Підключення причепа — одна з тих речей, про яку всі думають, що «розберусь на місці». А потім стоять на узбіччі з негорючими стопами і матюкають розетку. Щоб такого не сталося — ось чіткий, практичний гайд без зайвої «води».
Якщо ви хоч раз возили причеп, знаєте: справа не в самому прицепі — він просто їде. Справа в тому, щоб усі ваші сигнали, стопи і габарити працювали синхронно з машиною. І от тут у більшості людей починається справжній квест. Розетки бувають різні, схем — ціла купа, а ще є нюанси з гальмами та зарядкою акумулятора причепа. Давайте розкладемо все по поличках.
Які бувають типи розеток: 7-пін і 13-пін
Перше, що треба зрозуміти — ваш причіп і ваша машина мають «говорити» однією мовою. В Україні та Європі найпоширеніші два стандарти: 7-контактний (7-пін) і 13-контактний (13-пін). Менші і простіші причепи, як правило, мають 7-пін. Важчі — туристичні причепи-будинки, коні, великі вантажні — зазвичай 13-пін.
Вставити 13-пінову вилку в 7-пінову розетку фізично не вийде — і це добре. Але переходники існують. Тільки пам’ятайте: перехідник передає не всі сигнали — зокрема, зарядка акумулятора й електрогальма з ним не працюватимуть.

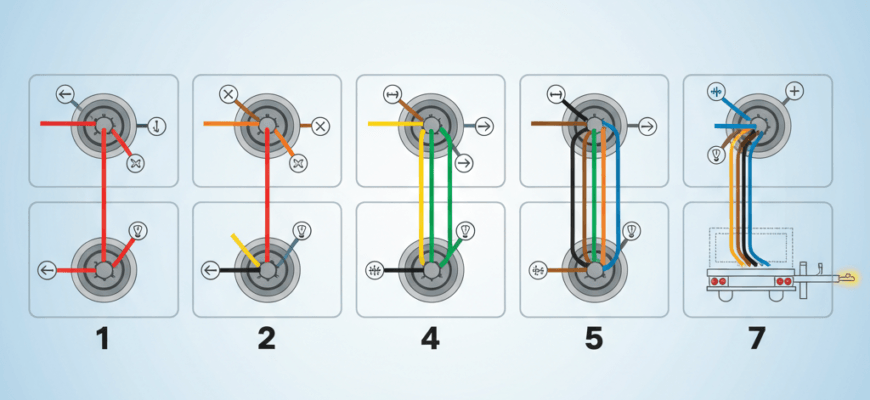

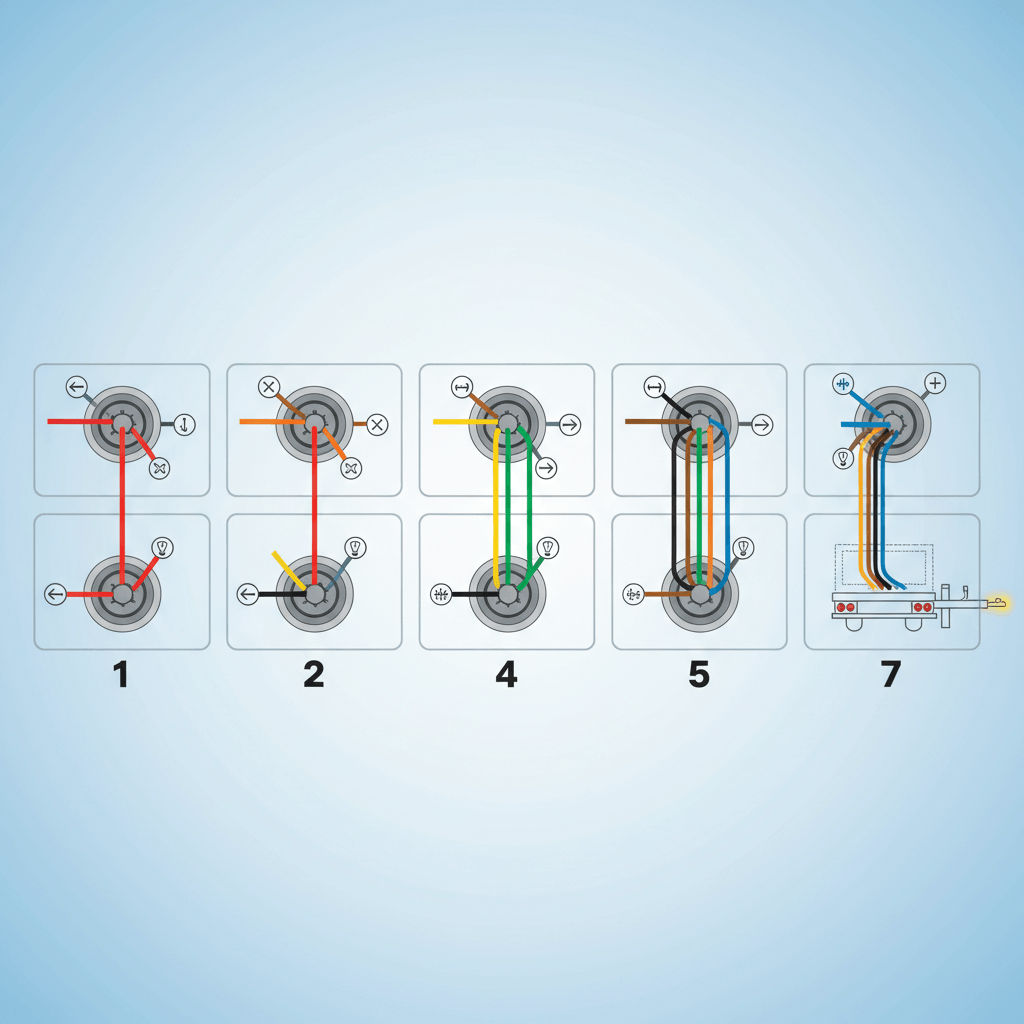

Схема підключення 7-пінової розетки (ISO 1724)
Це класика жанру. Більшість легкових причепів в Україні досі ходять на «сімці». Ось що за що відповідає:
| Пін | Колір проводу | Функція |
|---|---|---|
| 1 | Жовтий | Лівий поворотник |
| 2 | Синій | Туман задній (протитуманний ліхтар) |
| 3 | Білий | Маса (земля, «мінус») |
| 4 | Зелений | Правий поворотник |
| 5 | Сірий / Коричневий | Задній хід (ліхтар заднього ходу) |
| 6 | Синій / Червоний | Живлення (12В постійне) для акумулятора причепа |
| 7 | Червоний / Коричневий | Стопи і габарити |
Кольори проводів у різних виробників можуть відрізнятися — орієнтуйтеся насамперед на номери пінів та маркування на розетці, а не на колір. Перевіряйте мультиметром.
Схема підключення 13-пінової розетки (ISO 11446)
«Тринашка» — це вже інший рівень. Вона вміщає всі функції 7-піна, плюс додає зарядку акумулятора, живлення для кондиціонера чи холодильника в причепі-будинку, і ще парочку резервних пінів.
# 13-PIN ISO 11446 — розкладка контактів
Пін 1 — Жовтий — Лівий поворотник
Пін 2 — Синій — Задній протитуманний ліхтар
Пін 3 — Білий — Маса (корпус, «мінус»)
Пін 4 — Зелений — Правий поворотник
Пін 5 — Сірий — Ліхтар заднього ходу
Пін 6 — Червоний — Живлення акумулятора причепа (12В пост.)
Пін 7 — Коричн. — Стопи + габарити
Пін 8 — Рожевий — Зворотна маса для пін 10
Пін 9 — Рожев./Чорн. — Живлення кондиц./холод. (12В зап.)
Пін 10 — Помаранч. — Живлення 12В (постійне, +акум. авто)
Пін 11 — Сірий — Резерв
Пін 12 — Сірий — Резерв
Пін 13 — Білий — Маса для пін 9 (кондиціонер/холодильник)
На практиці піни 11 і 12 у більшості причепів не задіяні — їх залишають «на майбутнє». Але якщо у вас причіп зі спеціальним обладнанням — туди можна завести будь-який додатковий сигнал.
Як правильно підключити розетку причепа на авто
Добре, зі схемами розібрались. Тепер — практика. Підключення тягово-зчіпного пристрою (фаркопа) з розеткою своїми руками цілком реальне, якщо ви не боїтеся тримати мультиметр у руках. Але є певний порядок дій, який рятує від горілих запобіжників і зіпсованого настрою.
- Знайдіть джерела сигналів у кормі авто. Вам потрібні: стопи, поворотники, габарити, задній хід. Зазвичай беруть сигнал з фонарів. Найзручніше — з’єднувачі типу T-Harness, якщо такий є для вашої моделі авто. Інакше — пайка або клеми-«прокушки» (хоча я їх не люблю: з часом окислюються).
- Прокладіть провід маси окремо. Це помилка номер один у самодіяльності — приєднати масу до кузова де попало. Маса повинна йти на чистий метал, бажано той самий болт, що й маса фонаря. Погана маса — це примарні спалахи і причіп, що живе своїм life.
- Встановіть розетку на фаркоп або бампер. Краще на кронштейн фаркопа — він ближче до причепа і менше ризику зірвати при маневрах. Переконайтеся, що корпус розетки заземлений через кріплення або окремий провід.
- Захистіть кожну лінію запобіжником. Особливо лінію живлення акумулятора (пін 6/10). Без запобіжника — це пряма дорога до пожежі в разі короткого замикання в проводці причепа.
- Перевірте все мультиметром до першого підключення причепа. На кожному піні має бути очікувана напруга при відповідній функції. Тільки після цього — підключайте причіп.
Погана маса на причепі — це як поганий фундамент у будинку: все начебто стоїть, але одного дня обвалиться у найневідповідніший момент.
Окремо про гальма причепа
Якщо ваш причіп важить понад 750 кг (знаряджена маса), за законом він зобов’язаний мати власну гальмівну систему. В Україні найпоширеніші — інерційні гальма (наїзний гальмівний пристрій), які спрацьовують автоматично при гальмуванні авто. Вони не потребують електричного підключення до машини.
Але є й електрогальма — їх використовують переважно на американських пікапах і великих причепах. Тут потрібен окремий контролер гальм у салоні авто і окремий провід у схемі. Якщо у вас саме такий причіп — не намагайтеся «об’їхати» це через перехідник: електрогальма або є, або їх немає.
Часті помилки — і як їх уникнути
«Причіп горить» при вмиканні поворотника
Це класика. Найчастіша причина — неправильне з’єднання маси: замість окремого проводу на кузов, хтось пустив масу через корпус фаркопа, а там з’єднання іржаве або взагалі ізольоване від кузова болтами з пластиковими шайбами. Перевірте масу першою.
Один поворотник блимає замість двох
Трапляється, коли лівий або правий поворотник причепа підключений до спільного «стопного» проводу замість свого. Перевіряйте піни мультиметром — ніякого «здогадуватись на колір».
Не горять габарити, але стопи є
Або навпаки. Ця проблема зазвичай у з’єднуючому роз’ємі між авто і причепом — погане з’єднання, корозія, зламаний пін. Почистіть контакти, перевірте роз’єм, у крайньому разі — замініть.
Раз на сезон обробляйте контакти розетки діелектричним мастилом (наприклад, WD-40 Specialist або спеціальним мастилом для електроконтактів). Це різко збільшить ресурс роз’єму і позбавить вас від несподіваних сюрпризів у дорозі.
Що потрібно для самостійного підключення: мінімальний набір
- Мультиметр — без нього нікуди
- Набір клем або паяльник + термозбіжна трубка
- Запобіжники (мініатюрні, 5А і 10А)
- Провід перерізом 1,5 мм² для сигнальних ліній і 2,5 мм² для живлення
- Діелектричне мастило для контактів
- Схема вашого автомобіля (або T-Harness під вашу модель)
- Терпіння і ще раз терпіння
Коротко: коли краще звернутись до майстра?
Якщо ваш автомобіль новіший за 2015 рік і має CAN-шину — будьте обережні. Підключення «напряму» до проводки фонарів може вивести з ладу блок управління освітленням або спровокувати помилки в ЄСП. Для таких машин потрібен окремий модуль обходу CAN — і тут, чесно кажучи, краще довіритися людині, яка вже це робила.
В усіх інших випадках — це цілком задача вихідного дня. Озброїлись схемою, мультиметром і гарним настроєм — і через пару годин ваш причіп буде підключений як слід.
Після підключення обов’язково перевірте роботу всіх сигналів разом з помічником: поворотники ліворуч і праворуч, стопи, габарити, задній хід і протитуманний ліхтар. Не виїжджайте на дорогу, поки не впевнились, що все працює.
